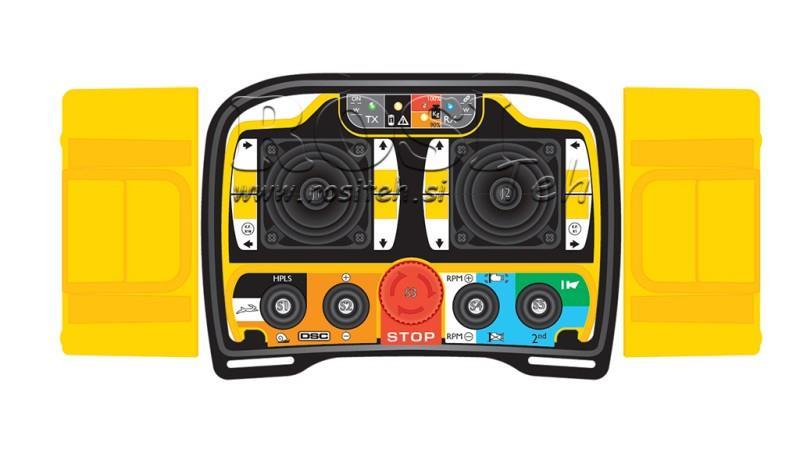

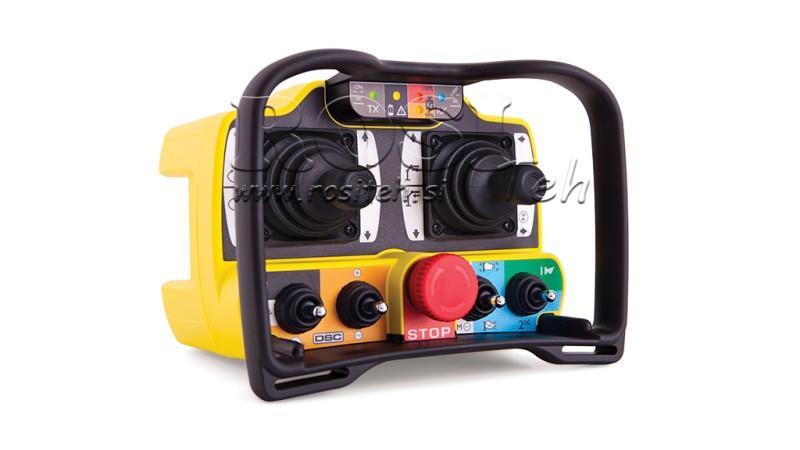

FUNKCJE AKTYWOWANE PRZEZ ZDALNE STEROWANIE:

Etykieta Królika / Ślimaka to funkcja prędkości, gdzie królik pozwala na 100% prędkości wyjściowej na wszystkich dźwigniach, podczas gdy ślimak pozwala na 50%.

Etykieta DSC (Dynamiczna kontrola prędkości) to funkcja, która pozwala operatorowi tymczasowo zwiększyć moc wyjściową (prędkość) w trybie 'ślimaka'. Dzięki tej funkcji można zwiększać lub zmniejszać prędkość, a te ustawienia pozostają do momentu wyłączenia odbiornika. Po ponownym włączeniu odbiornika prędkość wraca do wartości domyślnych przypisanych do 'ślimaka'.

Etykieta IN-SLOW to cyfrowe wejście przeznaczone do platform podnoszących (na których znajdują się operatorzy). Jeśli ten pin jest aktywowany (zwykle mechaniczny przełącznik, który automatycznie aktywuje się, gdy platforma podnosząca jest zamontowana na dźwigu), wszystkie ruchy odbywają się bezpośrednio z prędkością 10%, a tylko jeden ruch jest dozwolony w danym czasie. To jest zgodne z specjalnymi normami dla platform podnoszących.

Etykieta RPM +/- zazwyczaj zwiększa obroty silnika, co zwiększa ciśnienie oleju, sprawiając, że prędkość dźwigu jest szybsza lub wolniejsza.

Etykieta MOTOR włącz/wyłącz to funkcja przeznaczona dla silnika ciężarówki (jeśli jest obsługiwana).

Etykieta ŚWIATŁA włącz/wyłącz to dodatkowe wyjście na odbiorniku do sterowania światłami ciężarówki (jeśli jest obsługiwane), co pozwala operatorowi pracować w ciemności.

Etykieta Wskaźnik obciążenia 90%/100% to funkcja połączona z zarządzaniem danymi dźwigu z informacją zwrotną. Jeśli dźwig obsługuje tę funkcję, możemy otrzymać informację, że obciążenie przekracza 90% lub 100% pojemności, w takim przypadku dioda LED na nadajniku zaświeci się.

WAŻNE: Aby prawidłowo skonfigurować i obsługiwać zdalny proporcjonalny kontroler, prosimy o podanie danych dla następujących trzech pozycji z poniższego zdjęcia:

1. Długość środka między wrzecionami, zdefiniowana odległość od środka jednego wrzeciona do środka następnego wrzeciona - podana w mm.

2. Skok wrzeciona od pozycji zerowej (0) w mm w jednym kierunku, zdefiniowana odległość dla ruchu wrzeciona w jednym kierunku od pozycji początkowej (0) przy przesunięciu dźwigni w jednym kierunku - podana w mm,

3. Napięcie 12/24V, zdefiniowane źródło napięcia zasilania - 12V lub 24V.

ROZSZERZENIE SKOKU KAŻDEGO SEGMENTU:

Dla skoków wrzecion do 13 mm, rozszerzenie każdego segmentu nie jest wymagane. Wymiary są następujące (przykład dla skoku 13 mm w każdym kierunku):

Dla skoków wrzecion powyżej 13 mm, rozszerzenie jest wymagane ROZSZERZENIE SKOKU KAŻDEGO SEGMENTU (12-20mm) DLA ZAWORU. Dotyczy to każdego segmentu indywidualnie. Tyle segmentów, ile jest, tyle rozszerzeń należy dodać. Jeśli masz cztery wrzeciona, to wymagane są cztery rozszerzenia. Wymiary są następujące (przykład dla skoku 20 mm w każdym kierunku):

Bez rozszerzenia (skok do 13 mm)	Z rozszerzeniem (skok powyżej 13 mm)
