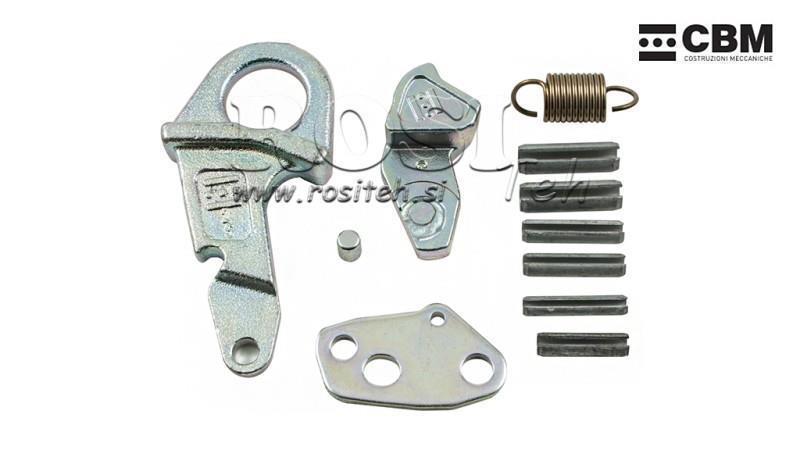

MECHANIZM NAPRAWY HAKA KAT.3 I KAT.3S CBM

Opis:

INSTRUKCJE UTRZYMANIA LUB WYMIANY

Przy regularnym myciu wodą, to znaczy przy regularnym usuwaniu gleby, błota i innych zanieczyszczeń, haki nie wymagają specjalnych interwencji. Częstotliwość mycia zależy od rodzaju pracy i terenu. Może się jednak zdarzyć, że konieczna będzie wymiana niektórej zużytej części.

Aby wymienić wewnętrzne części haka, zaleca się usunięcie dolnych ramion. Aby zdemontować, należy:
1.) Oczyścić wnętrze haka, usuwając błoto, glebę i inne zanieczyszczenia.
2.) Zwolnić sprężynę (9) z bolca (3) i wyciągnąć bolec sprężynowy (2). (Obraz 1)
3.) Wyrównać bolec (4) z otworem (5) i wyciągnąć go. (Obraz 2)
4.) Usunąć dźwignię sterującą (6) z górnego otworu i usunąć śrubę, płytkę oraz zespół sprężyny (7-8-9) z boku.
5.) Usunąć elastyczne bolce (1A-1B)

MONTAŻ

1.) Zainstalować stopy (1A-B), upewniając się, że 1A-B jest ustawione jak pokazano na obrazie 3 (rowek w dół)
2.) Włożyć zespół zatrzaskowy – płytkę i sprężynę (7-8-9), łącząc płytkę z zatrzaskiem. (obraz 3.)
3.) Wyrównać otwór (12) płytki (8) z otworem (5) haka, włożyć dźwignię (6) przez górny otwór. Zakryć hak płytką i zabezpieczyć go bolcem. (Obraz 2)
4.) Wyrównać zespół zatrzaskowy, płytkę i sprężynę z korpusem haka i zabezpieczyć bolcem (2), upewniając się, że bolec jest wyrównany z górnymi otworami i dolną częścią haka.
Na koniec zabezpieczyć sprężynę (9) do bolca (3). (Obraz 1)
